バルカー　パッキンツール

その他シール製品 > グランドパッキン > グランドパッキン用工具

バルカーパッキンツールは、パッキンの取り替え作業を容易にし、しかも正確に行い作業能率増進を図るために欠くことのできない特殊工具です。

■ 適用表 ■

	パッキンフック	パッキンタンパー	摘要
用途	パッキンアダプターなどの抜取り用	パッキンアダプターなどの装着用	保守、保全部門工事組立現場必携
対象物	ソフトパッキンアダプター^注）		編組、ゴム、布入ゴムPTFE・プラスチックパッキン、樹脂、金属製アダプタースペーサ、ランタンリングなど

注）金属製アダプターの場合、フレキシブル先端部分のおすねじと合致するタップをたてておいてください。対照位置、幅中央部に2ヵ所。

メーカー：	バルカー
単位容量：	セット

商品コード：AA001691

標準価格(税抜)：OPEN価格

販売価格(税抜)：￥64,000￥70,400(税込)

在庫数：1

お気に入り登録

パッキンフック（パッキン引抜工具）

構造：①フレキシブルシャフト
鋼線を三重巻きにした柔軟で特殊なシャフトです。狭い場所に位置するスタフィングボックスの狭く深いパッキングスペースで容易に操作できるように製作されています。
②コルクスクリュー
充分焼入れしたシャープなスクリューです。パッキンによく喰い入るように製作されています。

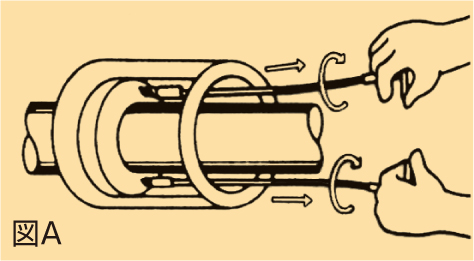

使用方法：フレキシブルシャフト（No.1～3）にコークスクリュー（No.11～13）をねじ込み、レンチで固く締め、図のように2本のシャフトをパッキンリングの径の反対の2点にねじ込み、ハンドルを引くと容易にパッキンを抜きとることができます。
（図A）アダプターなどの抜きとりは、フレキシブルシャフト先端のおすねじ部を、アダプターなどのタップ穴にさし込み引き抜いてください。

■ フックの寸法 ■

フレキシブルシャフト					コルクスクリュー					全長	使用範囲みぞ幅（mm）
番号	ねじの寸法d₁ （mm）	シャフトの径D₁ （mm）	長さの寸法L₁ （mm）	個数	番号	ねじの寸法d₂ （mm）	六角平の径D₂ （mm）	長さの寸法L₂ （mm）	個数	（mm）	使用範囲みぞ幅（mm）
No.1	4	5	200	2	No.11	4	6	40	3	240	8以上
No.2	6	6	240	2	No.12	6	8	45	3	280	10以上
No.3	8	8	300	2	No.13	8	12	60	3	360	14以上

パッキンタンパー（パッキン挿入工具）

構造：パッキンスペースおよびロッドやシャフトなどの摺動部分の径に適合するように、ゼンマイ鋼の先にR状の金属を付けパッキンを平均に挿入できるように製作されています。

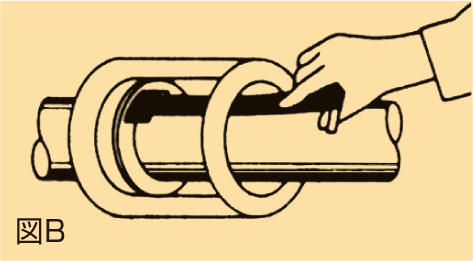

使用方法：パッキンみぞと摺動部分の径に適応したタンパー（No.21、22）で、図Bのようにパッキンを一巻きごとに円周に沿って静かに押しながら正しい位置に装備します。

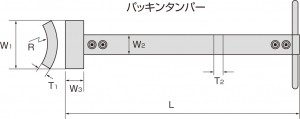

■ タンパーの寸法 ■

番号	W₁ （mm）	W₂ （mm）	W₃ （mm）	T₁ （mm）	T₂ （mm）	L （mm）	使用範囲みぞ幅（mm）
No.21	33	16	16	6	0.6	183	8以上
No.22	51	19	20	9	0.8	242	11以上
